SBW系列溫度變送器

2021/05/18 08:19:23

SBW系列熱電偶、熱電阻溫度變送器是DDZ系列儀表中的現場安裝式溫度變送器單元，與工業熱電偶、熱電阻配套使用，它采用二線制傳輸方式(兩根導線作為電源輸入和信號輸出的公用傳輸線）。...

聯系浦卓

上海浦卓測控技術有限公司
地址：上海市松江區新界路1號10幢A226
聯系人：侯經理
電話：021-37827699
傳真：021-37827568
郵箱：sales@puzhuo.com.cn
官網：http://www.wupnt.com.cn/

SBW系列溫度變送器展示：

SBW系列溫度變送器

產品概述：

SBW系列熱電偶、熱電阻溫度變送器是DDZ系列儀表中的現場安裝式溫度變送器單元，與工業熱電偶、熱電阻配套使用，它采用二線制傳輸方式(兩根導線作為電源輸入和信號輸出的公用傳輸線）。將工業熱電偶、熱電阻信號轉換成與輸入信號或與溫度信號成線性的4-20mA、0-10 mA、的輸出信號。

該變送器可直接安裝在熱電偶、熱電阻的接線盒內與之形成一體化結構。它作為新一代測溫儀表可應用于冶金、石油、化工、電力、輕工、紡織、食品以及科研等工業部門。

產品特點：

1.采用硅橡膠或環氧樹脂密封結構,因此耐震、耐濕、適合在惡劣的現場境中安裝使用；

2.現場安裝在熱電偶、熱電阻的接線盒內使用,直接輸出4~20mA、0~10 mA、的輸出信號。這樣既節約了昂貴的補償導線費用，又增加了信號遠距離傳輸過程中的抗干擾能力；

3.熱電偶變送器具有冷端溫度自動補償功能；

4.精度高、功耗低、使用環境溫度范圍寬,工作穩定；

5.既可以與熱電偶、熱電阻形成一體化現場安裝結構,也可以作為功能模塊安裝在檢測設備中和儀表盤上使用；

6.智能型溫度變送器可按用戶實際需要調整變送器的顯示方向,并可顯示變送器所測的介質溫度、傳感器值的變化、輸出電流和百分比例；

技術參數：

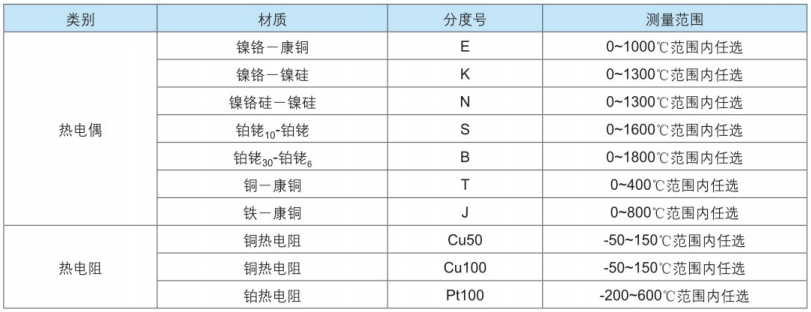

1、輸入信號：熱電偶: K、E、J、B、S、T、N。熱電阻：Pt100、Cu100、Cu50（三線制、四線制)。智能型溫度變送器的輸入信號可通過PC機或手持器任意設置；

2、輸出信號：在量程范圍內輸出4~20mA直流信號，與熱電偶、熱電阻的輸入信號成線性或與溫度成線性。智能型溫度變送器輸出4～20mA直流信號；

隔離式溫度變送器,輸入與輸出相隔離,隔離電壓0.5KV，增加了抗共模干擾能力，適合于計算機連網使用；

3、基本誤差：0.5%FS、0.2%FS、智能型0.2%FS；

4、接線方式：二線制、三線制、四線制；

5、顯示方式：四位LCD顯示現場溫度，智能型四位LCD可通過PC機或手持器設定；

使之顯示現場溫度、傳感器值、輸出電流和百分比例中的任一種參數；

6、工作電壓：普通型12V～35V，智能型12V~45V,額定工作電壓為24V；

7、允許負載電阻：500Q (24VDC供電）；負載電阻R( max )=5o(vmin-12)，例如在額定工作電壓24VB，負載電阻可在O-600范圍內選擇使用。

8、工作環境：a：環境溫度-25-80℃（常規型)

-25~70℃(數顯型)

-20~75℃(智能型)

b：相對濕度:5%~95%

c：機械振動f<50Hz，振幅≤0.15mm

d：無腐蝕氣體或類似的環境；

9、溫度影響系數：6≤0.05%/C；

工作原理：

熱電偶或熱電阻傳感器反被測溫度轉換成電信號，再將該信號送入變送器的輸入網絡，該網絡包含調零和熱電偶補償等相關電路。經調零后的信號輸入到運算放大器進行信號放大，放大的信號一路經V/I轉換器算處理后以4～~20mA直流電流輸出;另一路經A/D轉換器處理后到表頭顯示。變送器的線性化電路有兩種,均采用反饋方式。對熱電阻傳感器，用正反饋方式校正，對熱電偶傳感器，用多段逼近法進行校正。一體化數字顯示溫度變送器有兩種顯示方式。LCD顯示的溫度變送器用兩線制方式輸出，LED顯示的溫度變送器用三線制方式輸出。
